高精度攤鋪壓實系統,該系統可以實時監測路面施工攤鋪機和壓路機的運行狀態,以及施工現場的工作數據監測,為施工單位提供施工質量和施工進度的實時數據,提高管理效率。
高精度攤鋪壓實系統可以管理施工項目的信息,以及人員的管理考勤。通過現場的傳感器和服務器,實時監測施工現場的施工情況,以及現場的車輛運輸過程
高精度攤鋪壓實設備包括位置速度采集數傳卡、LED顯示卡、LED顯示屏組成。位置速度的采集數傳卡是本系統的核心部分,包括采集數傳卡硬件和嵌入式軟件。 通過采集卡將車輛位置和準確車速采集后,數據篩選可以通過數傳模塊上傳至遠端服務器。大大降低了生產成本,提高了資源的利用率,且操作簡單,方便實用。 該設備的核心技術全部實現自主研發,現整體設備已正常生產使用。
數據系統的功能主要表現在對施工現場數據的實時數據進行記錄保存,主要包括以下幾個方面:
(1)路面的壓實情況監測;
(2)路面鋪設瀝青的溫度監測;
(3)工作設備的工作范圍監測;
(4)運輸車輛位置的實時監測;
(5)瀝青拌合站以及水穩拌合站的工作溫度監測;
(6)拌合站的出料用料監測。
監測系統的功能主要表現在對施工現場數據的實時監測,主要為以下幾個方面:
(1)路面的壓實情況監測;
(2)路面鋪設瀝青的溫度監測;
(3)工作設備的工作范圍監測;
(4)運輸車輛位置的實時監測;
(5)瀝青拌合站以及水穩拌合站的工作溫度監測;
(6)拌合站的出料用料監測。
系統除了對數據記錄和對現場施工情況監測的功能之外,為配合系統使用還開發了一些其他功能:
數據系統的功能主要表現在對施工現場數據的實時數據進行記錄保存,主要包括以下幾個方面:
(1)實現單片機與上位機PC電腦之間的雙向操作;
(2)實現車輛位置定位,電子圍欄;
(3)對于人員出勤到崗實行打卡統計;
(4)采用語音播報作為報警系統;
本嵌入式軟件是基于單片機STC12C5A60S2的控制板開發,此控制板為本公司針對速度,溫度數據采集模塊控制對象的需要,采用了Altium Designer軟件自主設計。 控制板上共包含了以下電路:電源處理、與PC通訊電路、接近開關采樣、溫度采樣、傳感器定位、LED顯示驅動、LED顯示、語音報警及監控等。

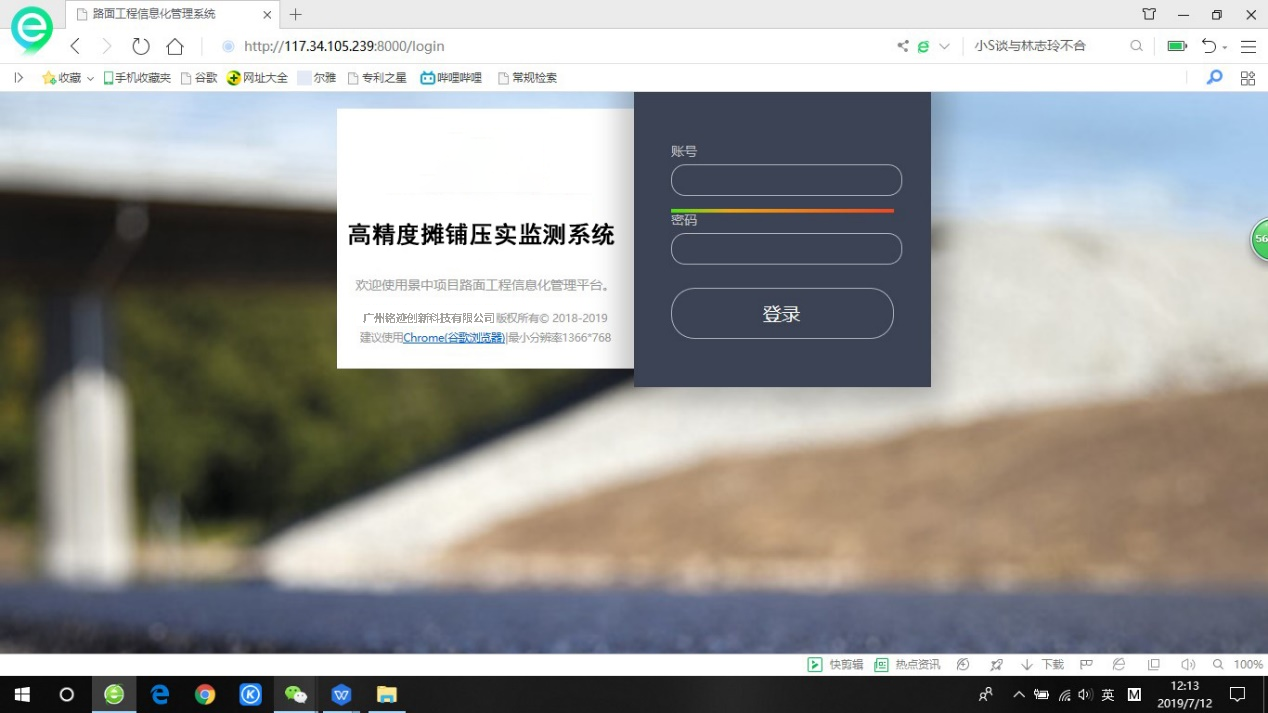

用戶安裝好軟件后,雙擊打開軟件客戶端,lan’m在賬號欄目輸入公司分配給個人的賬號,在密碼輸入欄輸入設定的密碼。確定無誤后點擊“登陸”按鈕登陸我們的軟件客戶端

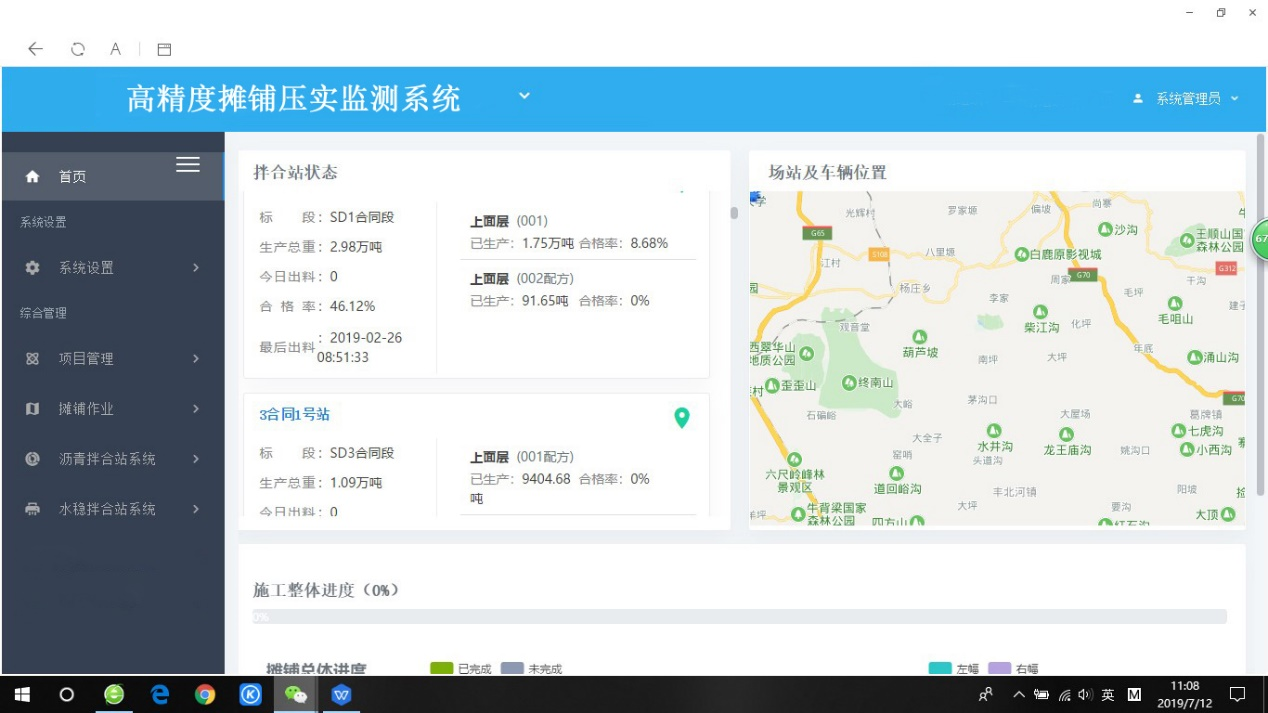

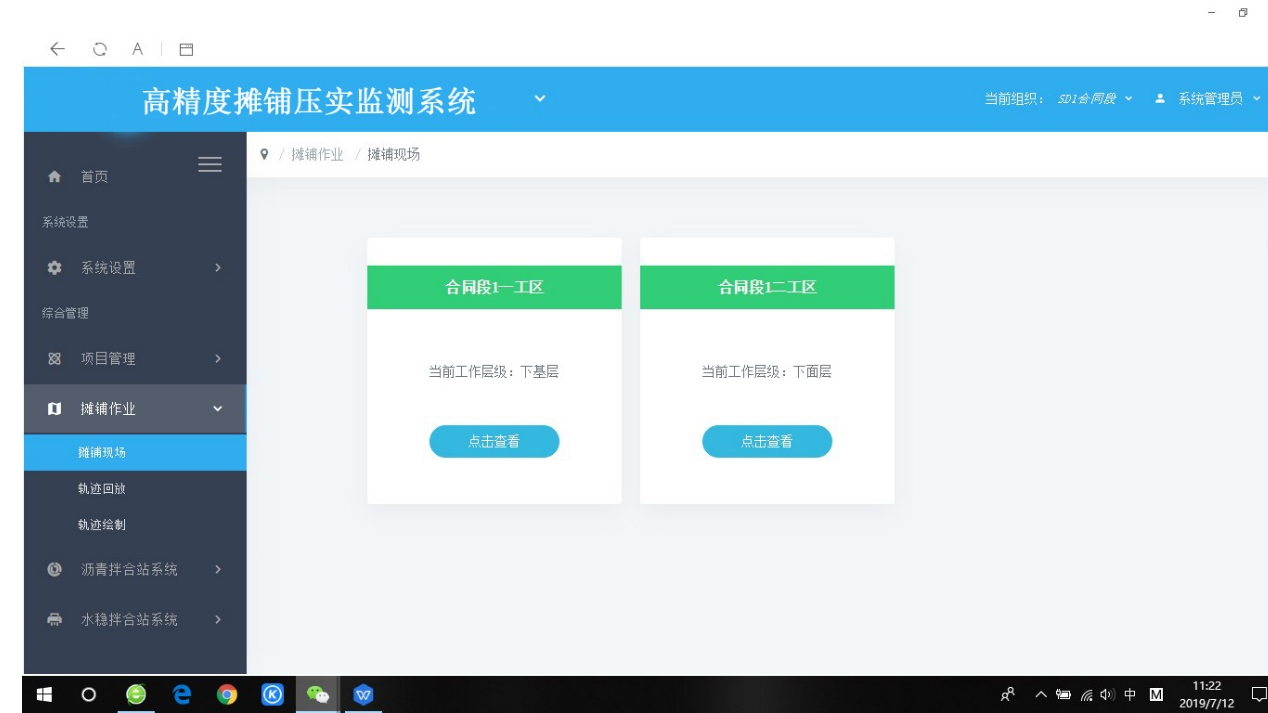

進入系統后,當前界面顯示位首頁信息,主要顯示施工現場的車輛位置信息,拌合站的工作狀態,以及工程的整體施工進度。
1.道路信息

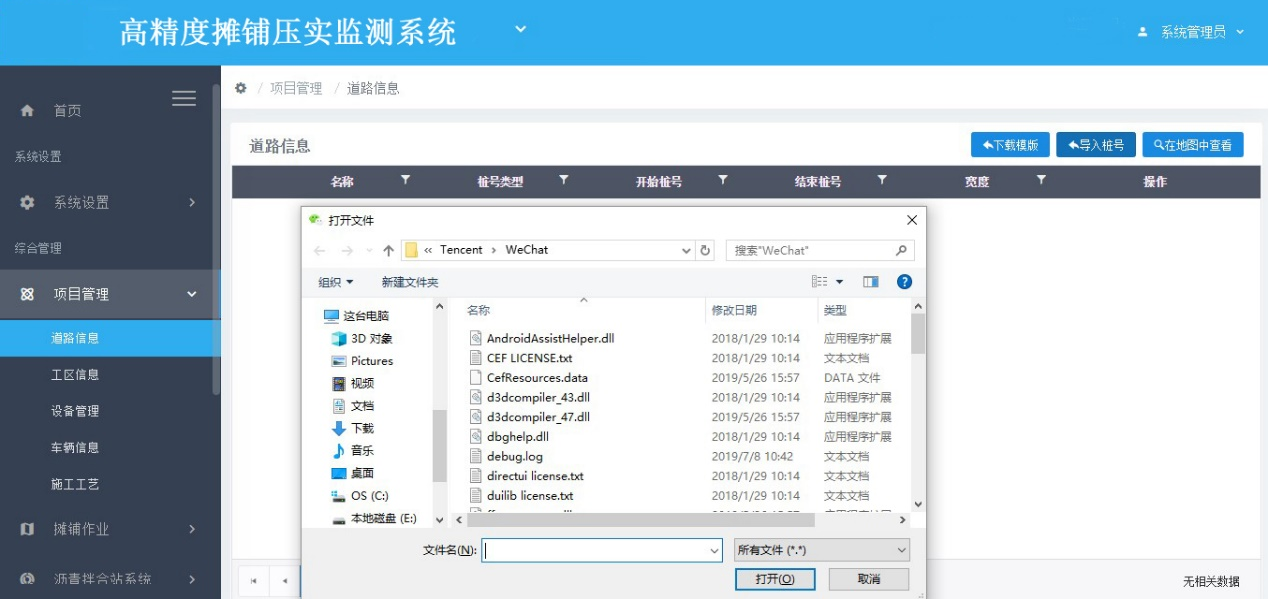

按照路面施工過程中不同的工藝過程,對面層、基層、底基層、墊層進行工區信息及道路信息的設置。也可直接通過excel文件導入。
增加道路信息:可以按照各個標段的樁號進行分析,可以在地圖中進行樁號位置信息查看,方便進行整體段落的預覽。
2.工區信息

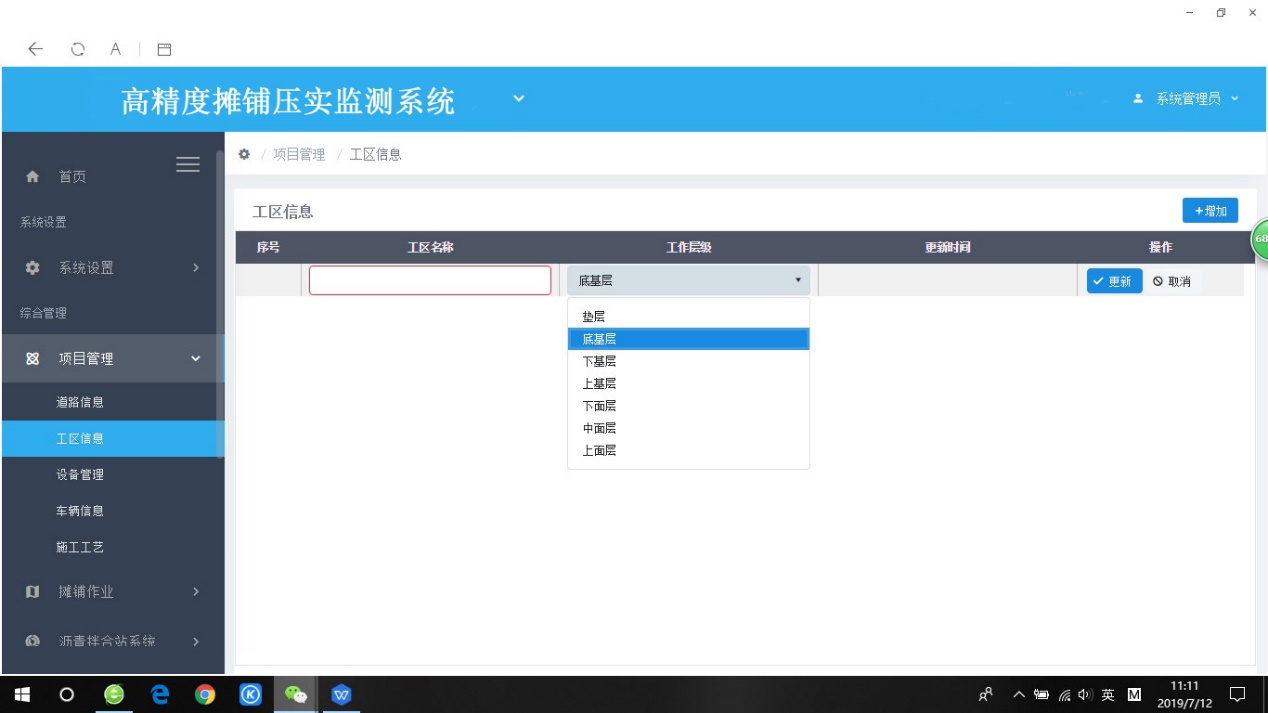

點擊右側新增工區按鈕,對本段的實際工區進行添加,按照名稱規則,進行信息的錄入。
3.設備管理

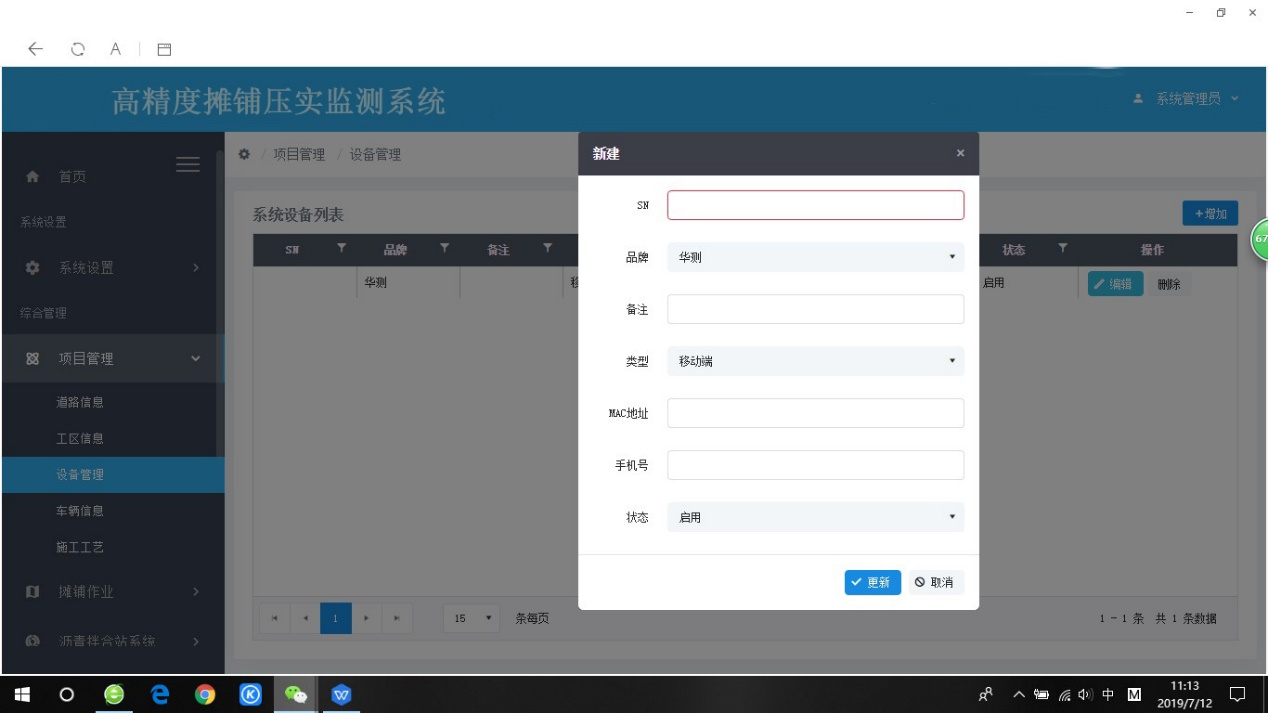

記錄施工現場的設備信息,包括設備的類型,品牌,編號,所在地,以及責任人的聯系方式,操作員,工作開始時間以及工作狀態。。
4.輛信息

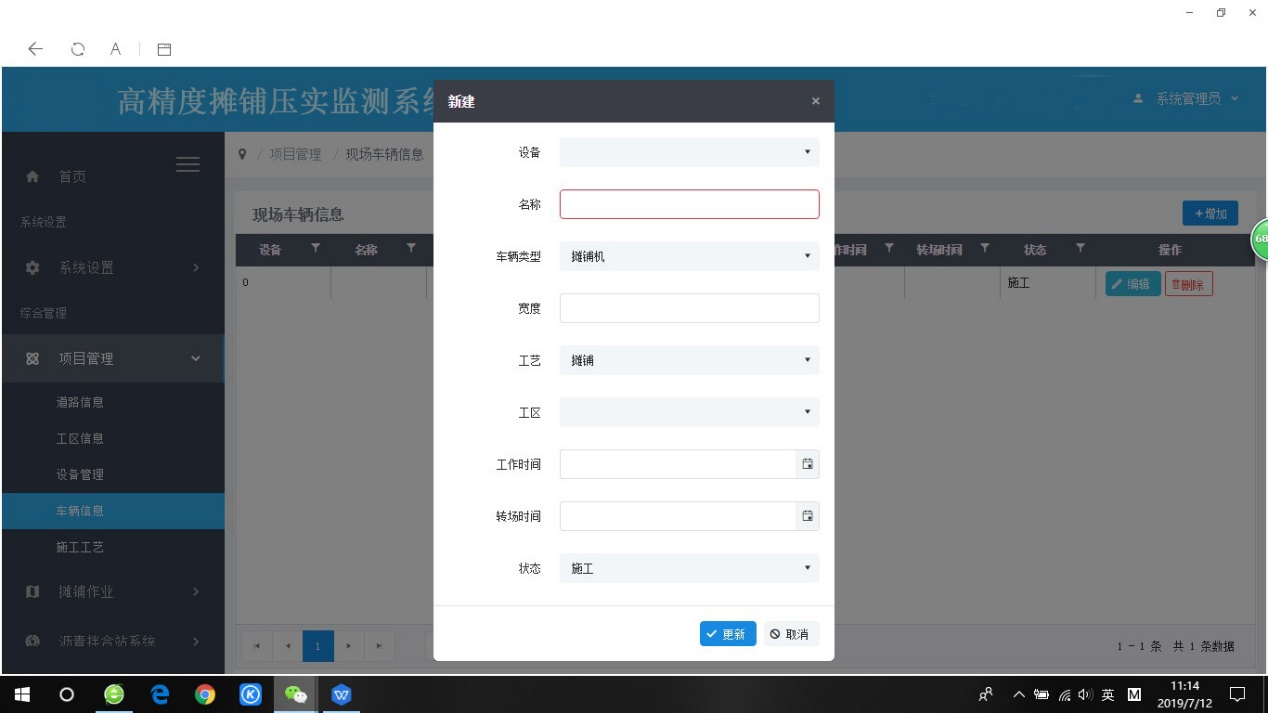

進行現場攤鋪機、壓路機各種型號信息錄入,作為系統的基礎信息資料,在各個有關業務模塊進行數據的調用。點擊“增加按鈕后,更具提示添加以下車輛信息,確認無誤后點擊“更新”按鈕。。
5.施工工藝

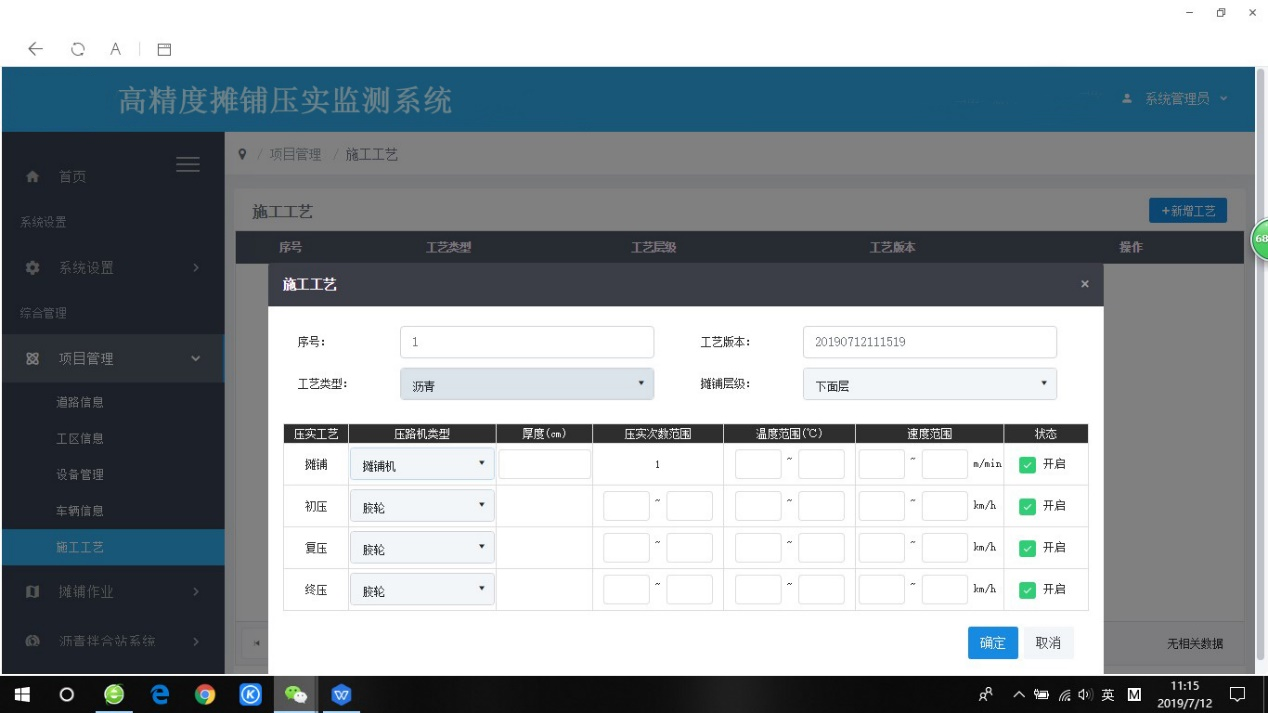

進行現場攤鋪機、壓路機各種型號信息錄入,作為系統的基礎信息資料,在各個有關業務模塊進行數據的調用。點擊“增加按鈕后,更具提示添加以下車輛信息,確認無誤后點擊“更新”按鈕。。

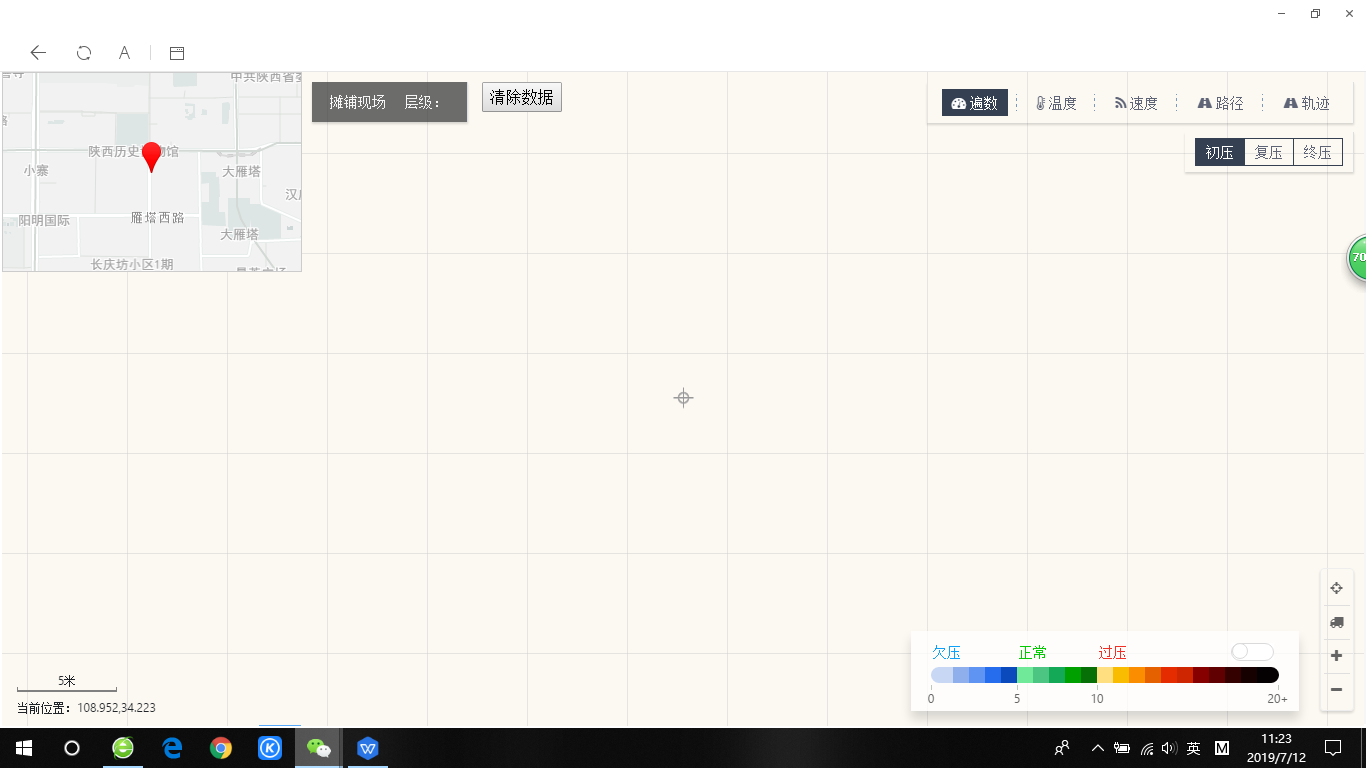

按照不同的工區進行路面攤鋪及壓實過程中碾壓邊數、速度、溫度數據的監測,并且通過數據分析的軌跡圖形,可以實時進行路線中施工過程的數據查看,對過壓、欠壓、溫度及速度的預警信息進行展示。

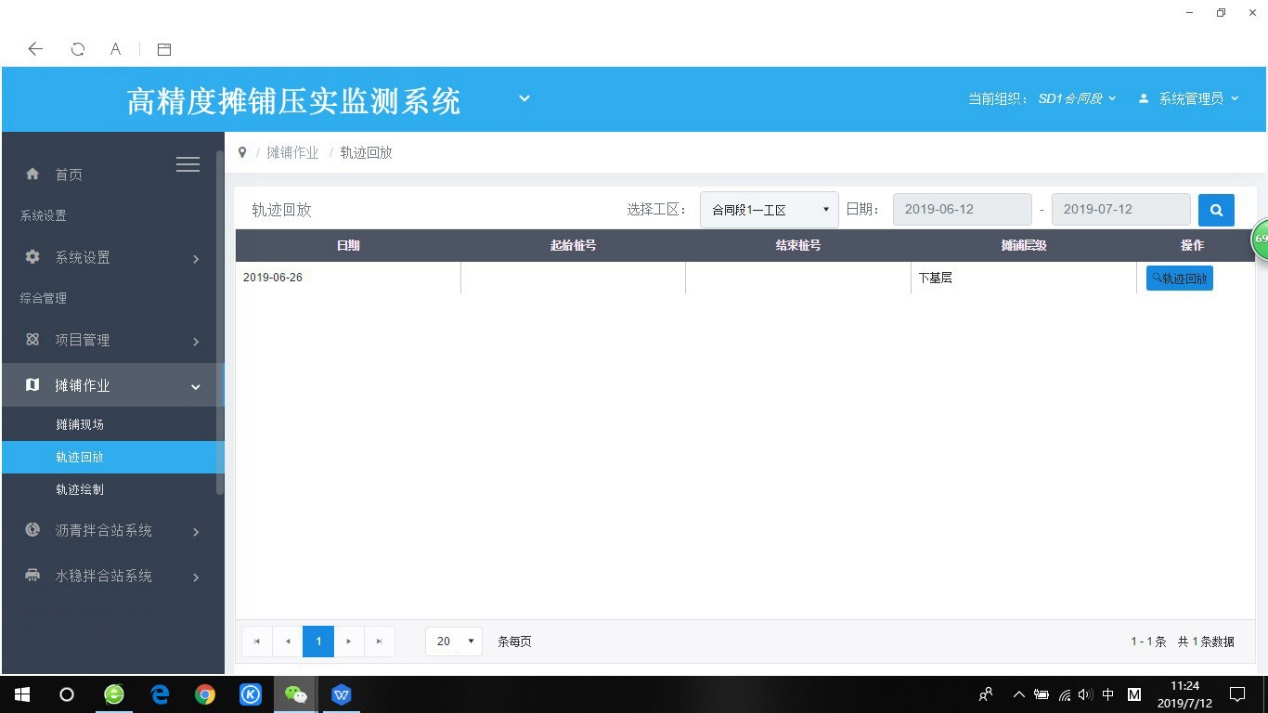

可以針對不同工區中相對應的時間段進行施工情況軌跡回放,可以對質量追本溯源,并且系統提供便利的查詢功能,方便對歷史攤鋪碾壓數據的查看。

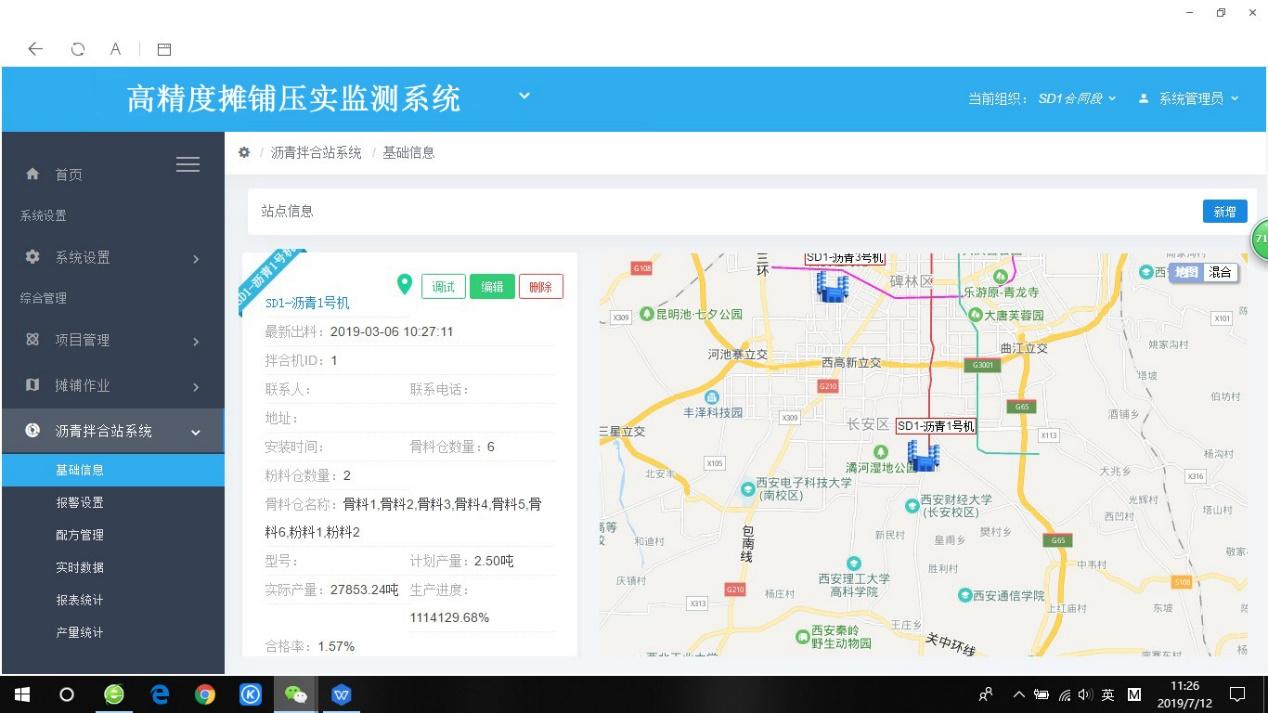

紀錄項目中瀝青站的基本信息情況,包括最近出料時間、安裝地點、骨料倉名稱、實際產量、生產進度、合格率等,通過該頁面,能夠基本的掌握瀝青站的詳細信息及產能情況。

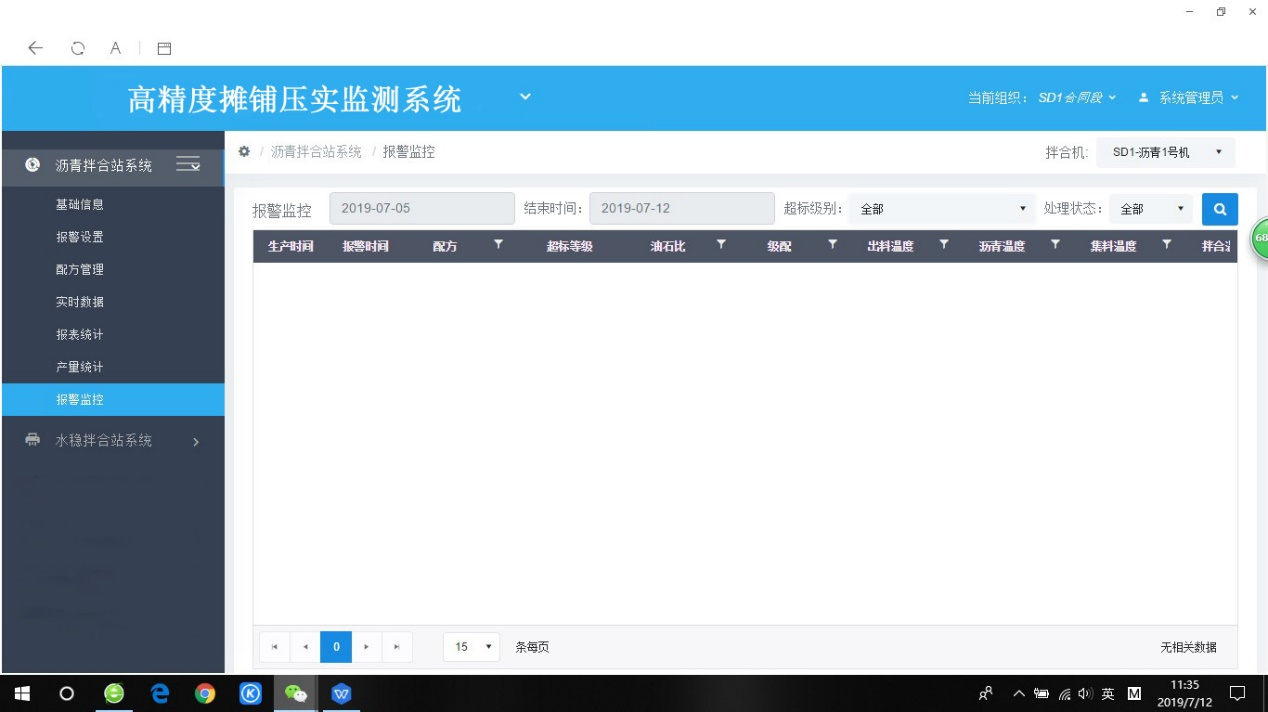

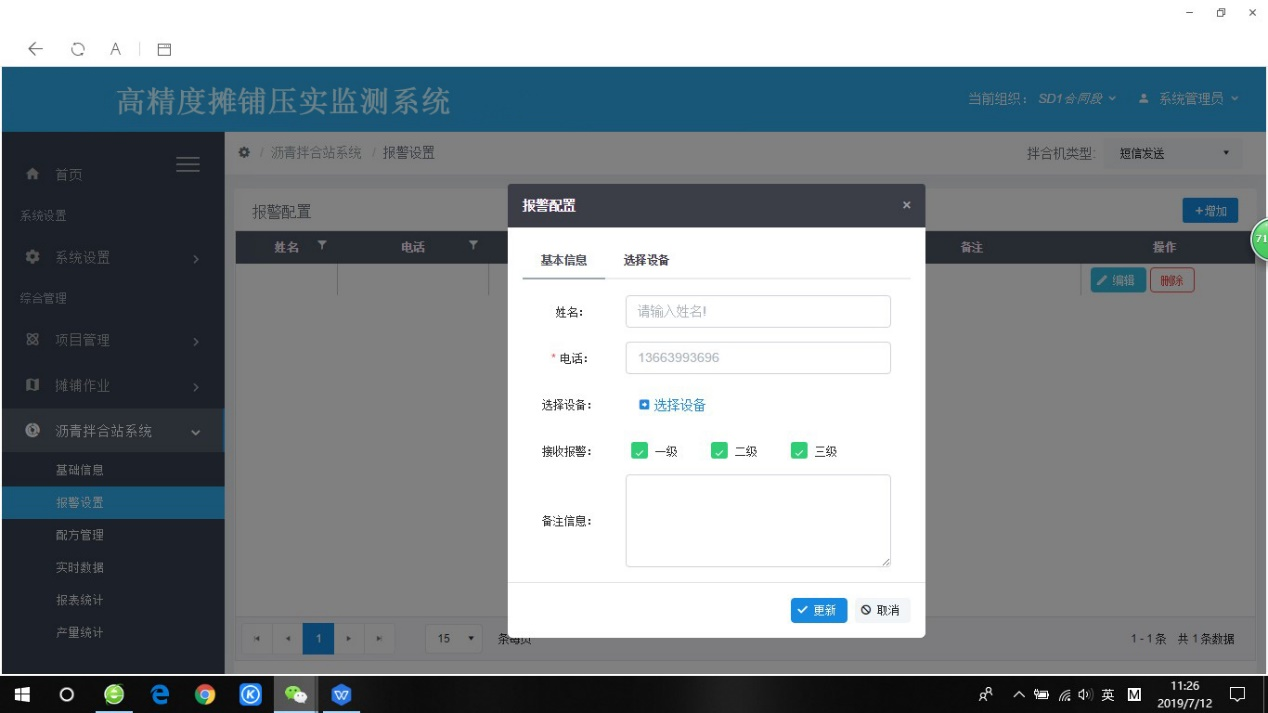

可以進行預警級別的設置,可以分為不同的預警等級,系統提供兩種預警方式,分別是短信預警、APP預警,按照需求可以針對人員進行設置,并且與對應的瀝青站進行關聯。

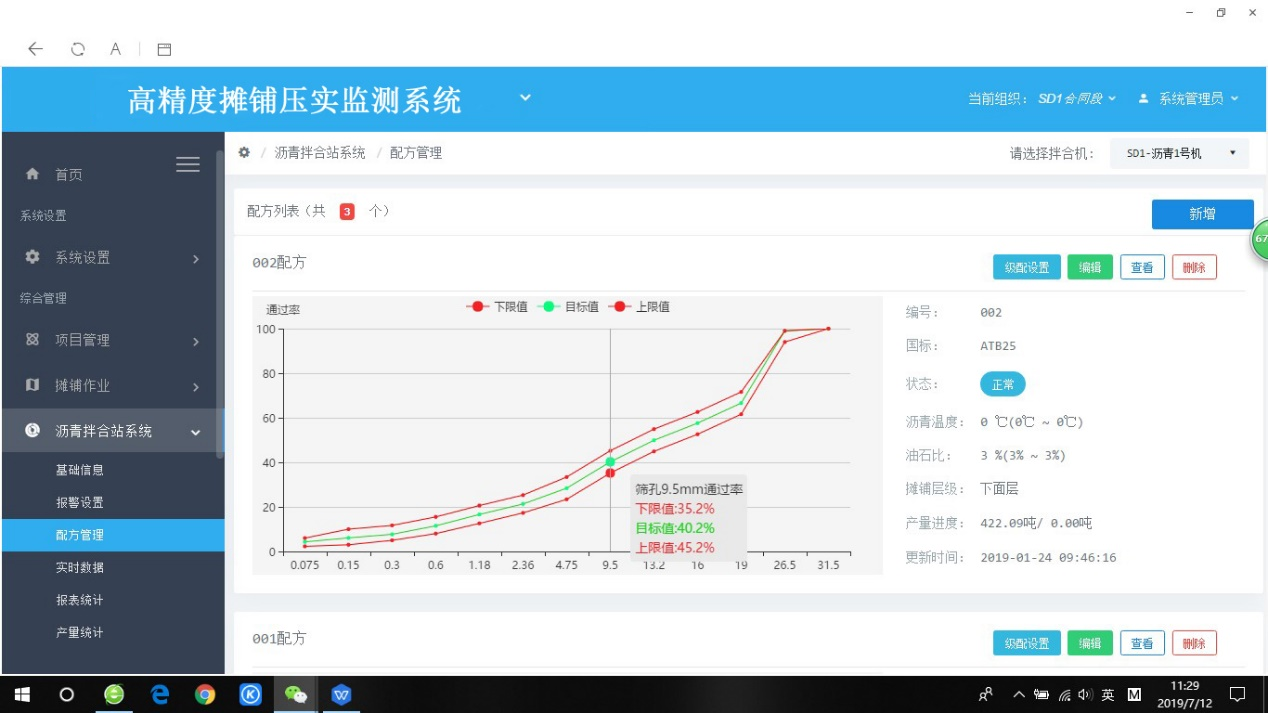

根據不同的配方進行級配關系的建立,通過對瀝青溫度、集料溫度、石油比、篩孔通過率的配置,有效的控制瀝青生產過程中的質量,進行嚴格的把控。

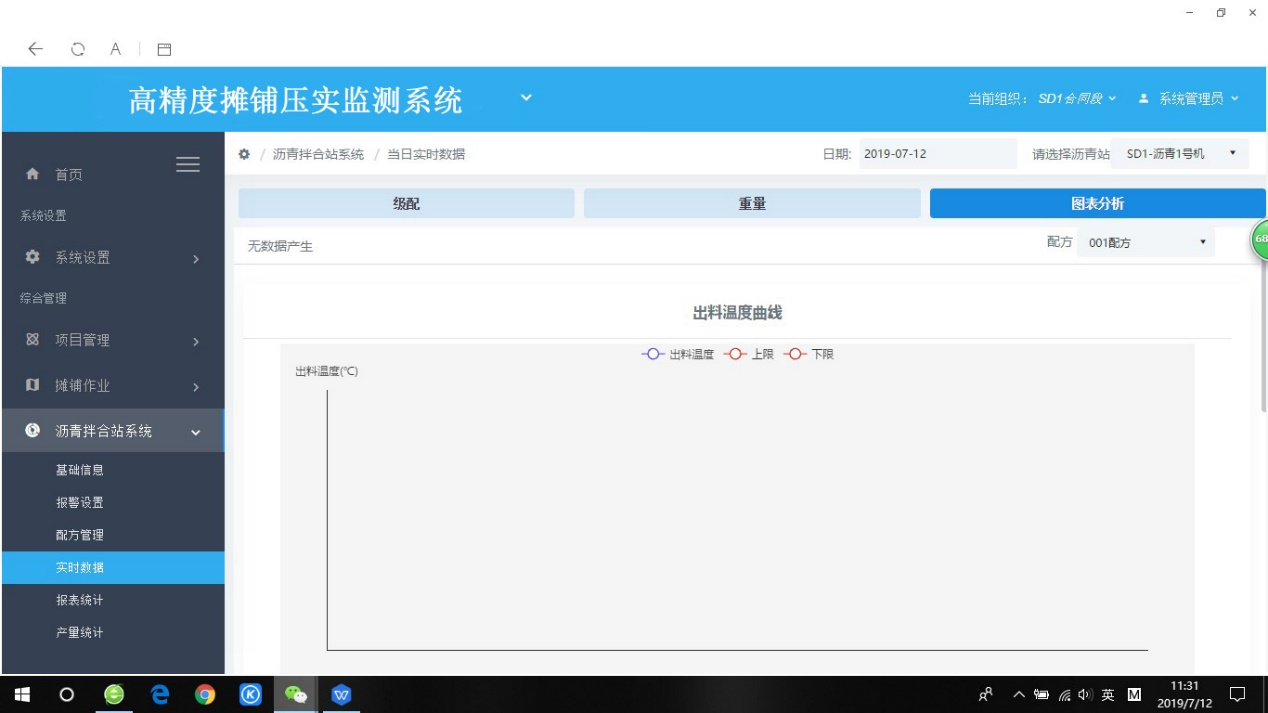

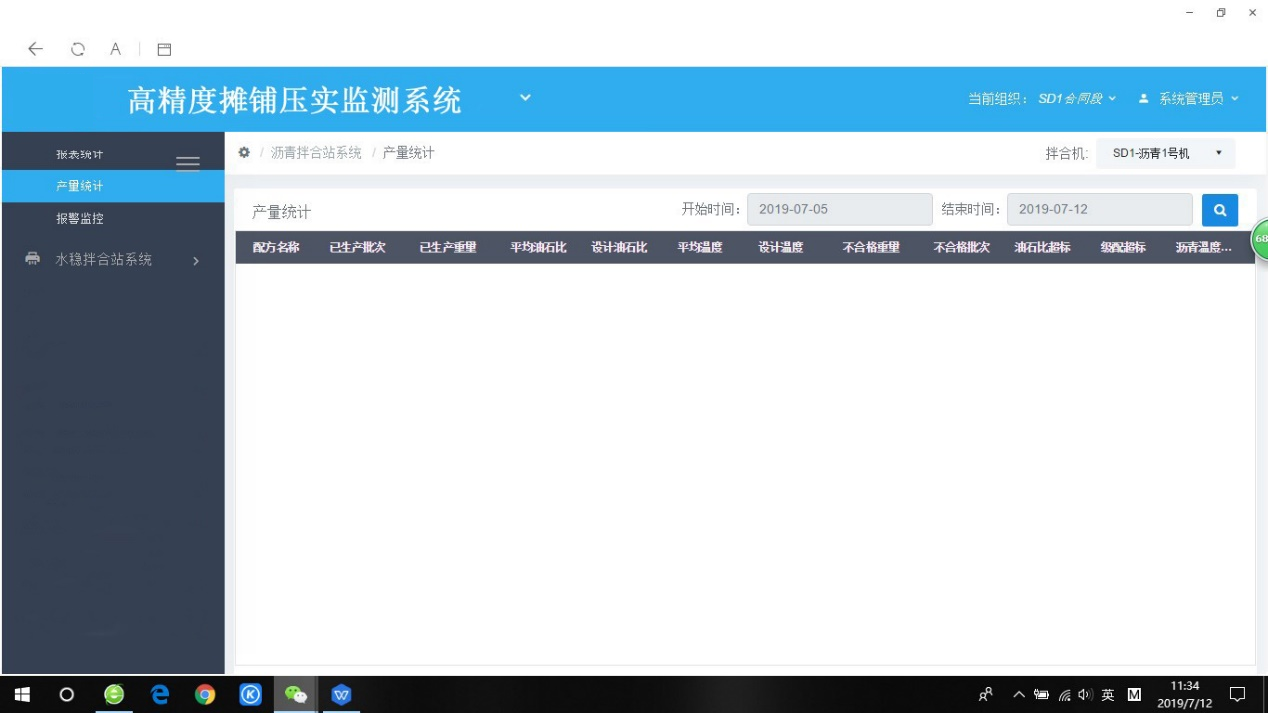

可以通過級配、重量、圖表分析三種維度進行瀝青拌合站生產過程中數據的實時查詢,真實的掌握現場的生產情況。

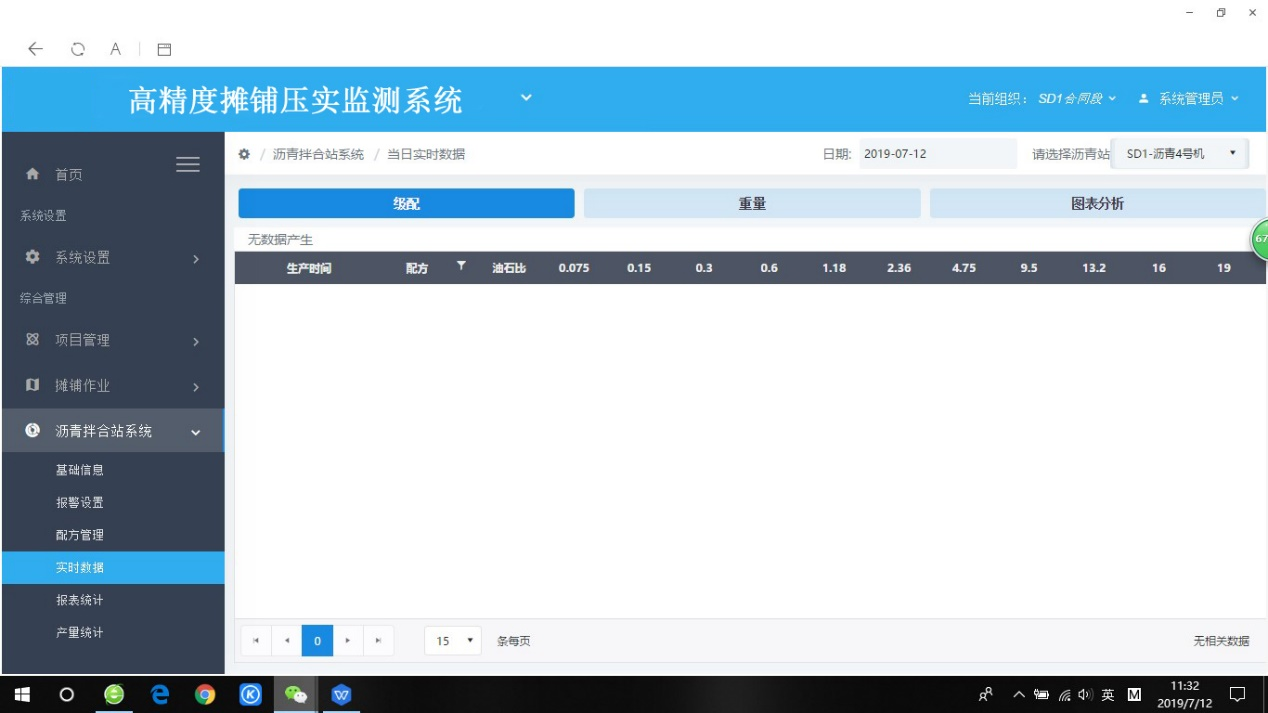

級配及重量查詢
根據不同的瀝青站,按照時間范圍,可以篩選一段時間內瀝青拌合站的真實生產情況。
按照石油比、級配、溫度進行有效范圍之內信息的查詢,可以統計預警的情況,通過綜合分析功能進行集中展示。

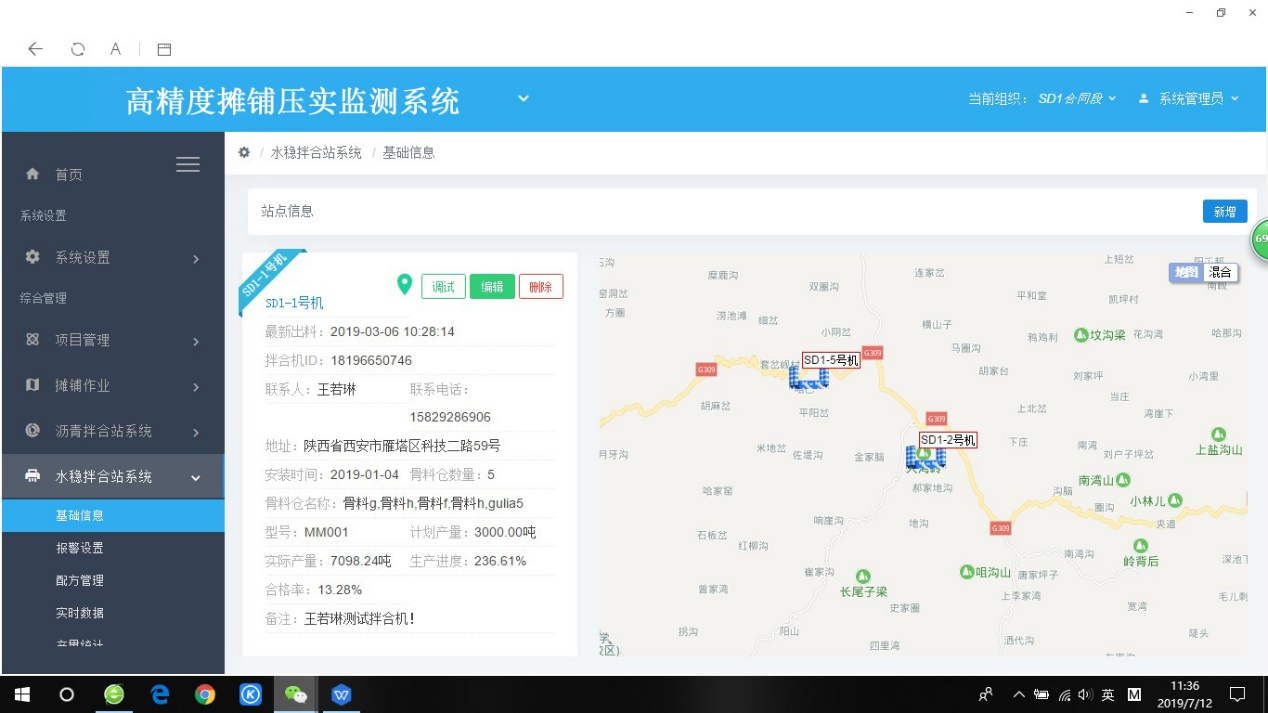

紀錄項目中水穩站的基本信息情況,包括最近出料時間、安裝地點、骨料倉名稱、實際產量、生產進度、合格率等,通過該頁面,能夠基本的掌握水穩站的詳細信息及產能情況。
可以進行預警級別的設置,可以分為不同的預警等級,系統提供兩種預警方式,分別是短信預警、APP預警,按照需求可以針對人員進行設置,并且與對應的瀝青站進行關聯。

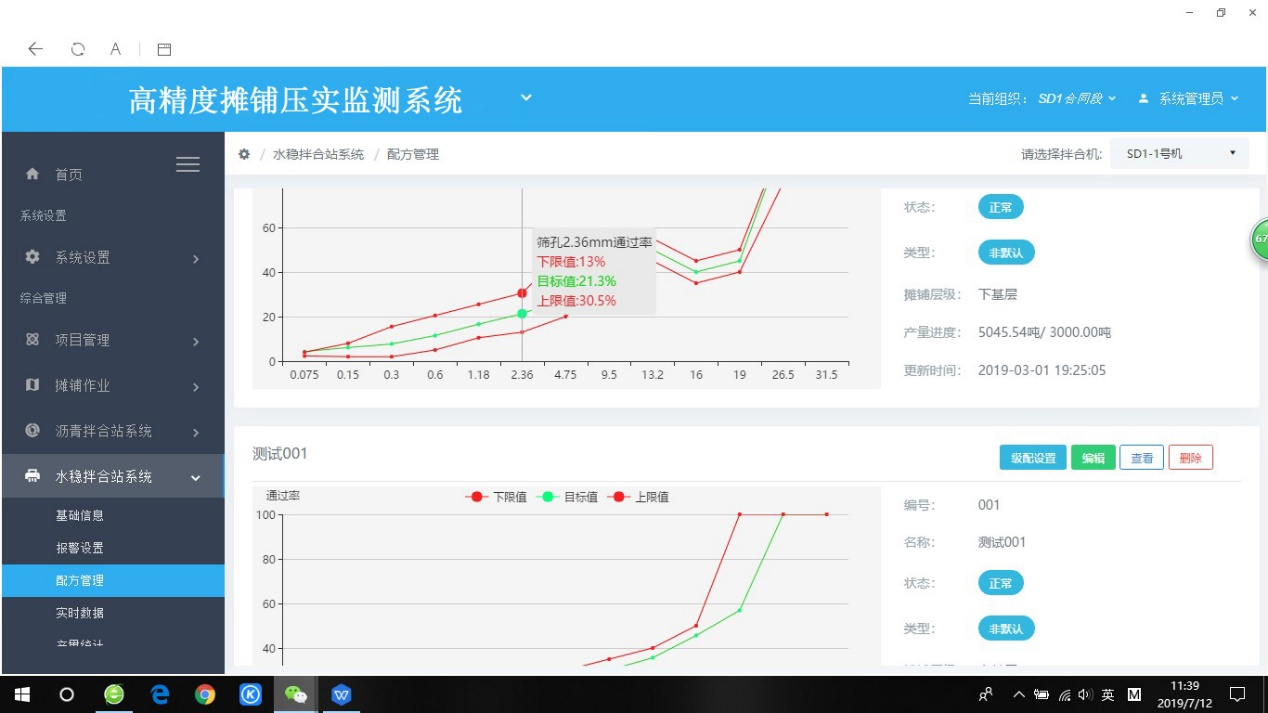

根據不同的配方進行級配關系的建立,通過對水泥、水、骨料、篩孔通過率的配置,有效的控制水穩生產過程中的質量,進行嚴格的把控。
以級配、重量兩種維度進行水穩站生產過程數據的實時監測,并且可以按照時間范圍進行信息的查詢。
按照時間區域進行水穩層涉及到的上基層、下基層、底基層數據的統計,并且進行綜合的分析。

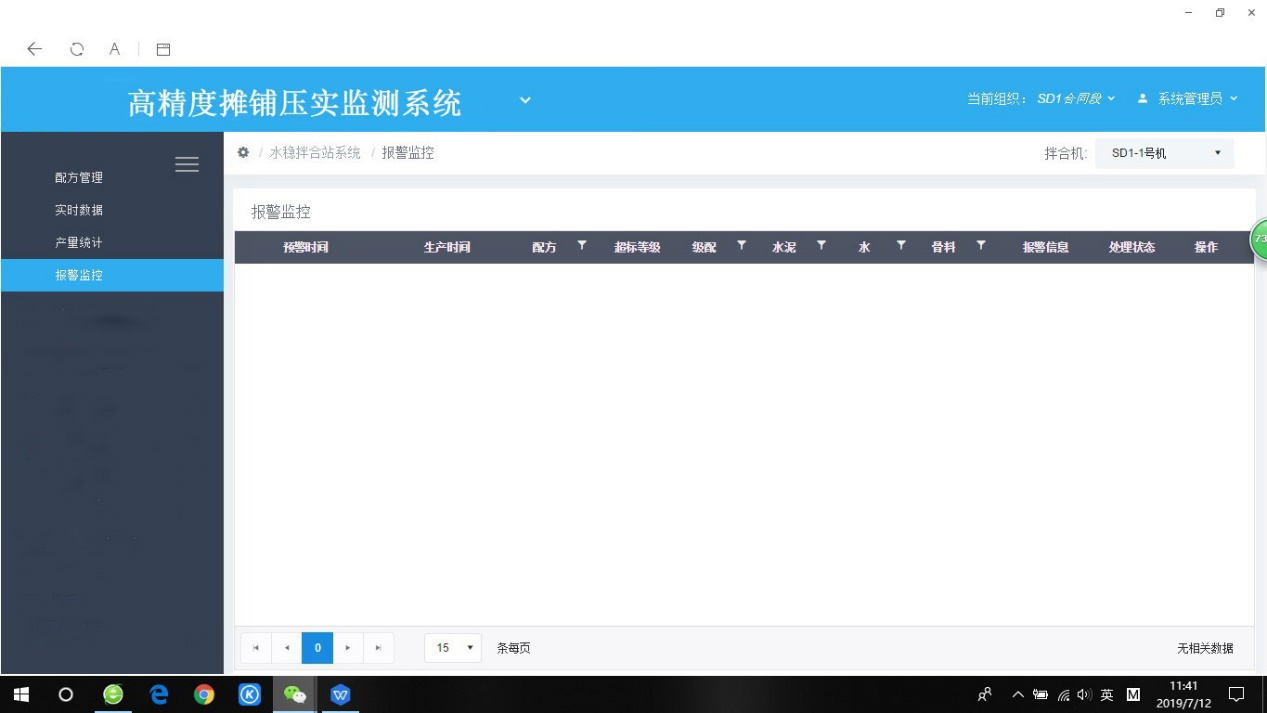

按照時間范圍進行水穩站上基層、下基層、底基層預警信息的統計。
