隧道UWB高精度定位系統是一種基于UWB(Ultra Wideband)超寬帶技術的無線識別系統,其定位精度30厘米(靜態),動態精度不高于1米。UWB技術采用的算法,同時結合其高帶寬、高波形分辨率,使其具有抗干擾性強、定位精度高等特點,真正實現了高精度的定位,填補了定位領域的空白,是目前精度最高的隧道定位技術。
定位系統結合了UWB定位技術、網絡技術、計算機技術等多種技術,系統基于人員的位置信息,可實現人員的實時定位、實時監控,并可實現信息實時采集、區域控制、危險報警等功能,并在地圖上進行展現,在隧道內場所的安全防護、信息化管理方面有著很高的應用價值。
UWB定位系統由服務器、主機、定位基站、人員定位卡、系統軟件組成;基于SQL大型數據庫,采用三層結構設計:數據庫層采集標簽信息及系統底層設備鏈路信息、中間層用于標簽及系統底層設備的管理(如添加、修改、刪除等系統設置工作)、表示層用于用戶的日常管理(如查詢、定位等);地圖顯示平臺將采集的數據展現在用戶面前,人性化的人員交互界面讓用戶使用更方便。
(1)算法優勢

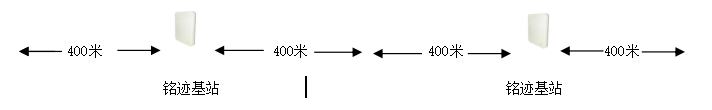

A.銘跡創新特有算法:判向、判距,一套基站覆蓋800米?;靖采w廣,設備少,成本低,安裝維護簡單。

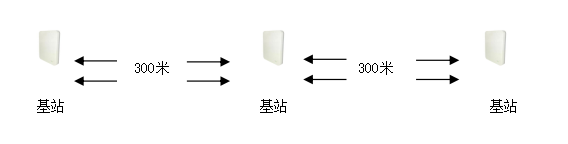

B.其他常見算法:一套基站僅可覆蓋300米。基站覆蓋距離短,設備投入成本高,安裝維護工作量大。
(2)厘米級高精度定位:獨有的定位算法,保證監控中心實時掌握每個人的位置。實現誤差30厘米(靜態、無遮擋)的高精度定位;
(3)單套基站800米定位距離:單套基站即可實現800米定位距離,覆蓋范圍廣;
(4)位置實時顯示:掌握隧道內人員實時位置信息,實時跟蹤監測;
(5)SOS緊急求救:當隧道內人員發生險情,可通過定位卡上的按鍵向地面監控中心發出對應報警信號,地面將及時報警,并可查詢顯示是誰、在什么時間、什么地點發出的報警;
(6)高速不漏卡:特殊的碰撞避免策略以及靈活的隨機算法保證高速不漏卡,經實踐證明80張卡以60Km/h的時速同時經過一個分站時不發生漏卡現象
(7)實時管理:實時跟蹤查詢、打印當前及某時間段隧道內人員數量、活動軌跡及分布情況。
(8)限制報警:可以對施工人員限制出入時間及地點,如果超過授權時間或進入未經授權的地點都會觸發報警設備發出警示,以便控制人員迅速做出反映,采取安全措施。
(9)數據自動生成:系統可自動生成人員信息數據庫,實現考勤作業的統計與管理等方面的報表資料,提高管理效益。
讀卡主站用于隧道內人員考勤、定位,可接收、存儲標識卡的無線信號,通過傳輸分站上傳到隧道外,讀卡主站也可向標識卡發送無線信號。
1、大范圍內同時快速、可靠地識別大量標識卡。
2、微功率、識別率高、高抗干擾性、穩定可靠。
3、小巧,輕便,非常便于安裝和維護

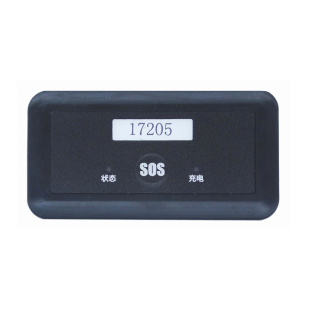

定位卡相當于“隧道內身份證”,所有隧道內人員和機車各攜一張,該卡不斷地自動向讀卡主站發送信號,報告其實時地理位置信息,使系統全程掌握人員的活動路線和時間。
1、功耗低,并且可充電。
2、與讀卡主站通信距離遠,直線可達500米
3、雙向通訊,可向隧道外報警。
4、具有低電報警功能。
5、防水、防塵設計;無輻射傷害。
運用無線UWB識別技術實現對人員實時位置的監控。基于實時位置信息,實現人員實時管理。 人員實時定位可提供人員實時位置信息,方便觀察其在崗情況,或者方便尋找所需對象;另可對區域進行分類管理,限制未經授權的人進入危險區域,防止意外事故的發生。
通過給隧道人員佩帶定位卡,地面監控人員可在隧道地圖實時觀測到所有隧道人員的真實分布情況、數量、姓名,可對人員進行定位,從而可進行人員考勤管理。
系統通過對采集的數據進行存儲,形成了人員歷史軌跡數據,該數據可動畫顯示人員歷史行進路線,其主要作用在于:為已發生的事故提供基礎數據;另一個方便主要是為人員管理提供基礎數據,如有無脫崗現象、巡查人員是否按時巡查等,以提升企業管理效率,提高服務水平。
人員定位系統具有數據實時統計功能,可實時統計出人員總數、各區域內人員數量及各班組的人員數量。該功能通過對人員分布的統計分析,為管理者對人員的合理調配提供基礎數據。
當員工遇到緊急情況時,可按下定位卡上的求救報警按鈕,報警信息可以立刻傳送到監控室,并進行聲光報警提示,管理人員可根據報警信息及報警位置,迅速做出響應。
系統根據監控區域的不同,可設置人員停留在監控區域的時間。如系統監控到員工在危險區域停留時間過長,可能會出現危險時,會向系統發出報警信息,以提示管理人員注意查看。
當標識卡在洞內一定時間內沒有上傳數據時,卡會被自動踢出并且發出異常離線警報,以提示管理人員注意查看。
當標識卡低于一定電壓值時,會上傳一個低電量狀態并發出報警信息,以提示管理人員對卡進行充電。
