RFID隧道區域定位系統
RFID區域定位管理系統,是利用有源RFID技術實現的區域性的定位系統。利用RFID技術,對人員自動識別和區域性定位,實現對人員管理功能,如:人員考勤、人員查找、人員區域定位、人員統計、門禁進出管理、視頻聯動、歷史軌跡查詢、重點區域管理等等。具有成本低廉、維護簡單、工作穩定、擴展靈活等優勢,可以廣泛應用在各類定位精度要求不高的場合。

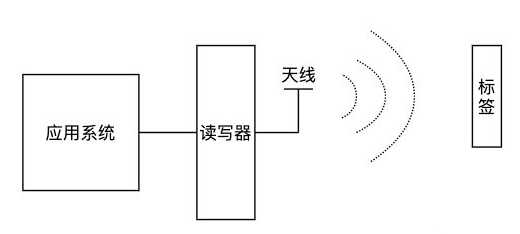

系統利用RFID遠距離識別的原理。對進入某些區域的標簽進行自動識別和區域性定位。也就是當人員佩戴定位標簽,到達某個區域后,在定位系統平臺軟件,能實時檢測到佩戴標簽的人員當前所在區域,并顯示在區域地圖上。
系統中定位標簽就是一種有源的RFID電子標簽,每個標簽都有一個不重復的編號,每個標簽編號綁定一個人的身份信息。定位標簽每隔一定時間會主動向外周圍發送電磁波,電磁波上載著標簽的編號和其他定位信息。布設每個定位區域的讀寫器(基站)會時時檢測每個采集到的標簽信號,然后把檢測的標簽信號和標簽的編號上傳到定位服務器,因為每個閱讀器所處的物理位置不同,所以同一個標簽不同的的閱讀器檢測到的標簽信號強度是不一樣。定位系統通過每個閱讀器檢測到的每個標簽不同的場強大小進行邏輯解算,來判斷標簽當前所在區域位置 。
在工地現場各區域通過安裝RFID讀卡基站,通過無線網橋連接系統服務器,服務器上安裝有RFID區域定位管理系統軟件,基于B/S架構,可以實現對多個現場、多個區域、多個讀卡基站的系統管理。

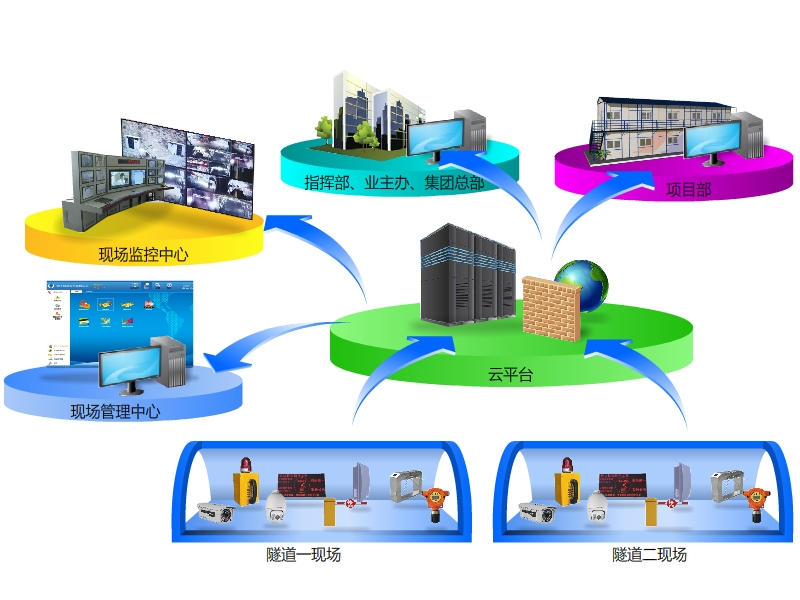

系統架構圖

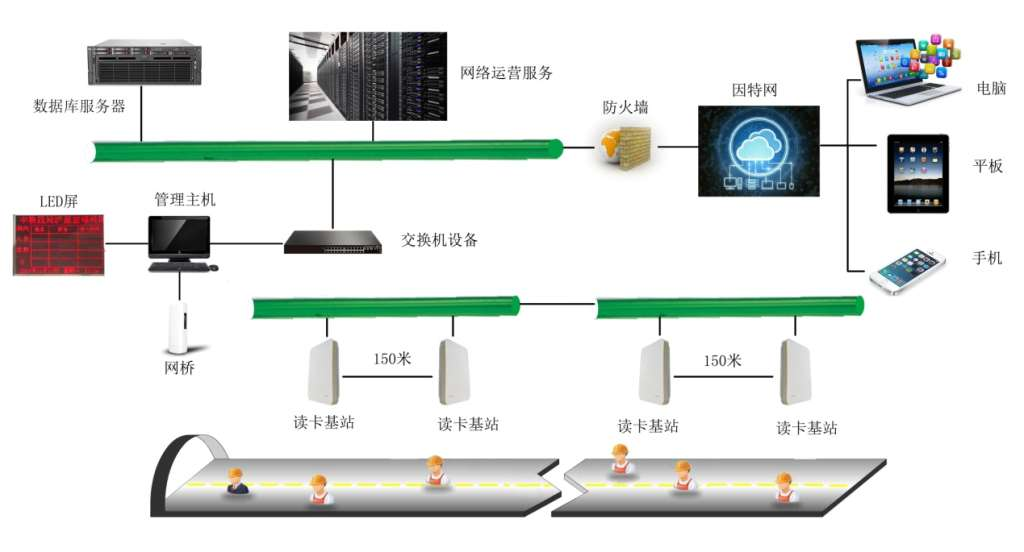

系統拓撲圖
(1)區域人員定位與統計:通過在不同區域安裝RFID讀卡基站,可以讀取到基站附近人員的位置情況,可以根據現場需求確定數量,一般安裝在二襯臺車、防水臺車/開挖臺車上面。如“A”經過此設備時,地圖上基站定位設備能顯示出“A”的姓名及位置。定位卡在該設備附近時,在系統端將根據信號強度在0-10米距離內跳動。
(2)人員進出考勤:在隧道口位置安裝進基站和出基站,人員只需帶卡進出系統即可以判斷出正確的進出方向,無需人員做刷卡動作。
(3)門禁進出聯動:FID基站支持標準的韋根34協議輸出,可以接入市面上所有第三方門禁控制板??梢允褂枚ㄎ粯撕灴ó?dāng)門禁卡使用,支持遠距離設備,人員只要攜帶卡無需做刷卡動作,即可以實現進出門禁識別。
(4)區域超員報警: 系統根據監控區域的不同,可設置人員停留在監控區域的時間。如系統監控到人員在危險區域停留時間過長,可能會出現危險時,會向系統發出報警信息,以提示管理人員注意查看。)
(5)異常離線報警:當標識卡在洞內一定時間內沒有上傳數據時,卡會被自動踢出并且發出異常離線警報,以提示管理人員注意查看。
基站類型分為進基站、其他基站和出基站。
進基站:當電子標簽(卡)被此基站類型的基站識別到時,則視為進洞,并顯示在基站圖標周圍。
其他基站:當電子標簽(卡)被此基站類型的基站識別到時,則顯示在該基站圖標周圍,此基站可設置多個。
出基站:當電子標簽(卡)被此基站類型的基站識別到時,則視為出洞,并消失在地圖上。
4.2 區域人員定位與統計通過在不同區域安裝RFID讀卡基站,可以讀取到基站附近人員的位置情況,可以根據現場需求確定數量,一般安裝在二襯臺車、防水臺車/開挖臺車上面。如“A”經過此設備時,地圖上基站定位設備能顯示出“A”的姓名及位置。定位卡在該設備附近時,在系統端將根據信號強度在0-10米距離內跳動。

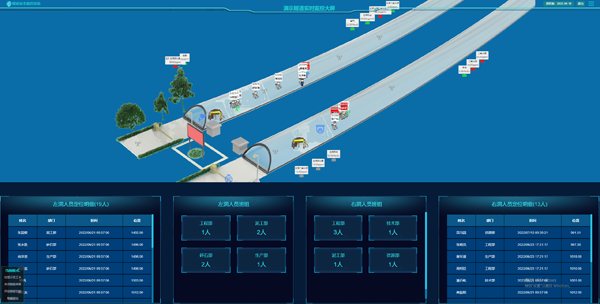

管理軟件平臺區域人員定位界面
在隧道口位置安裝進基站和出基站,人員只需帶卡進出系統即可以判斷出正確的進出方向,無需人員做刷卡動作。
進基站用于統計進入隧道的人員。人員經過此設備時,定位系統上會記錄人員進入時間及通過設備。安裝位置:距離洞口20米左右。
出基站用于清除從洞內出來的人員信息。當人員從洞內出來經過此設備時,定位系統上會記錄人員出來的時間及通過設備。安裝位置:距離洞口2米左右。
管理軟件平臺進出考勤界面
RFID讀卡基站支持標準的韋根34協議輸出,可以接入市面上所有第三方門禁控制板。可以使用定位標簽卡當門禁卡使用,支持遠距離設備,人員只要攜帶卡無需做刷卡動作,即可以實現進出門禁識別。
4.5 區域超員報警系統根據監控區域的不同,可設置人員停留在監控區域的時間。如系統監控到員工在危險區域停留時間過長,可能會出現危險時,會向系統發出報警信息,以提示管理人員注意查看。
4.6 異常離線報警當標識卡在洞內一定時間內沒有上傳數據時,卡會被自動踢出并且發出異常離線警報,以提示管理人員注意查看。
